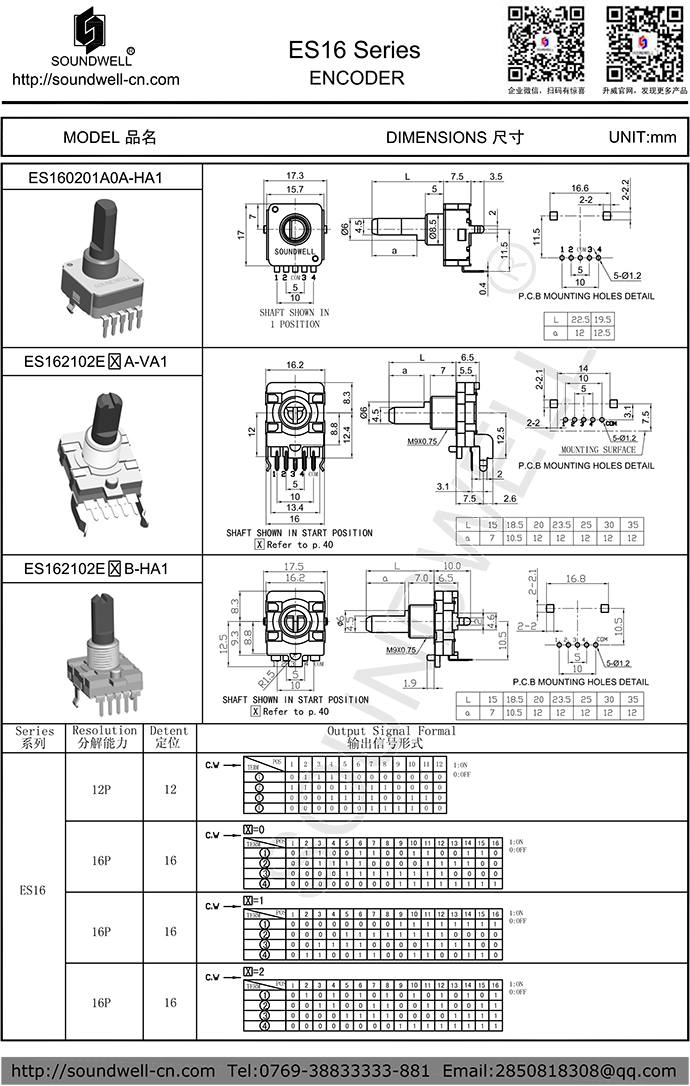

| 編碼器型號： | ES16 |
| 名稱： | ES16絕對值編碼器 |
| 主要規格: | 外形尺寸：16mm 額定功率：DC12V 4mA； 定位數：12個/16個； 工作溫度：-10℃～70℃； 旋轉壽命：30000次以上； |
| 產品特點： | 絕對型編碼器因每個位置點輸出信號的唯一性，使其具備抗干擾、斷電后可以記憶保存的特性。產品性能穩定、密封性好，有立式與臥式兩種安裝方式。 |
| 應用領域： | 主要適用于洗衣機、微波爐等家電產品，還可用于調音臺及其它音響設備上； 主要功能為定時器用開關、溫度調節、功能切換等。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：30~200gf.cm
2、Total ratational angle 全回轉角度：360°
3、Number and position of detent 定位點數：12 detents ，16 detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：12 pulses，16 pulses
2、Contact resistance 接觸阻抗：＜100mΩ
3、Rating power 額定功率 ：DC12V 4mA
4、Insulation resistance 絕緣阻抗：10M? 1 Minute at DC 50V
5、Dielectric voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
